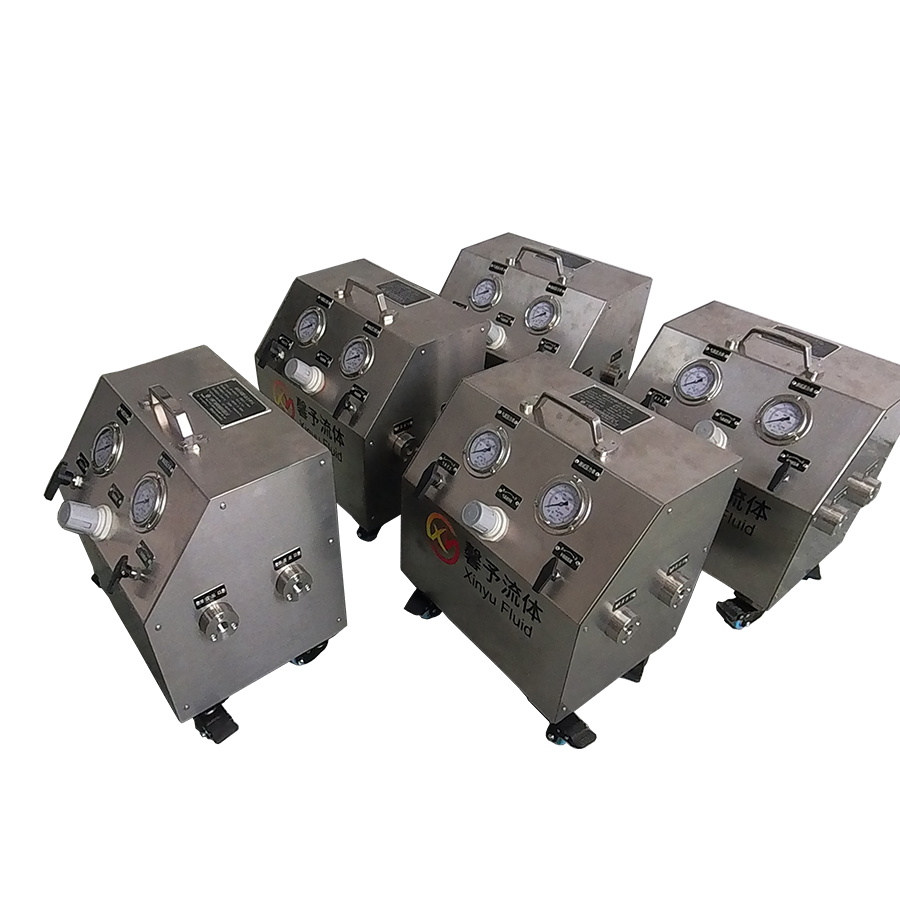

設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓靜壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。
Ø 設備外形尺寸：400x300x420（長x寬x高mm）
Ø 試驗方式：升壓-保壓-泄壓
Ø 試驗壓力范圍：0～6MPa
Ø 液泵增壓比：16:1
Ø 液泵流量：Max.420L/H
Ø 壓力測量精度：±1.6%
Ø 試驗介質：水、液壓油等
Ø 介質溫度：常溫
Ø 試驗工位：1工位
Ø 高壓出口：G3/8F-120°內錐
Ø 泄壓出口：G3/8F-120°內錐
Ø 控制方式：手動控制
Ø 氣源要求：0.6～0.8Mpa，1.0m³/min
設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
2 操作說明
2.1 運行準備
1） 接入壓縮空氣（6～8bar，1.0m³/min）；
2） 接入自來水或水源；
3） 將被測件通過軟管接入設備高壓出口中；
4） 進水口通過軟管連接至接水處；
2.2 操作說明
2）通過氣源調節閥將壓力調節到1.5bar左右，打開氣泵開關，此時泵活塞開始迅速往復運動；
3）打開泄壓閥進行一段排空時間（約1min），然后將泄壓閥關閉，此時系統的壓力可從壓力表中讀出；
4）緩慢調節氣源調節閥，此時系統的液體壓力也會根據泵的比例升高；
5）測試結束后，逆時針旋轉氣源調節器的手輪，直至的氣源表不顯示氣壓為止，再關閉氣泵開關，最后將泄壓閥打開，釋放系統內的高壓液體，取出測試件完成測試。
