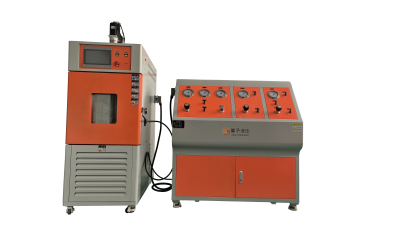

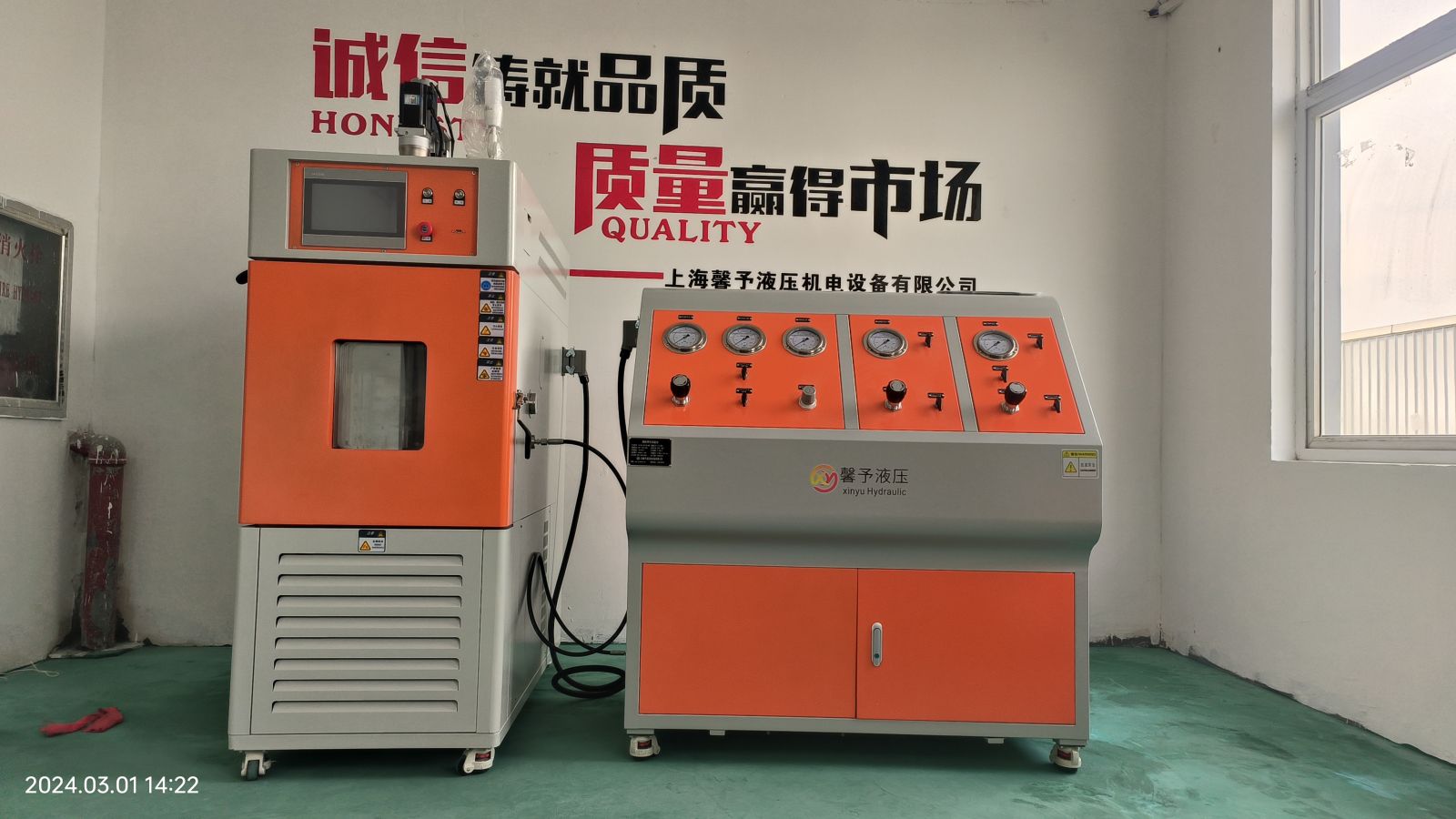

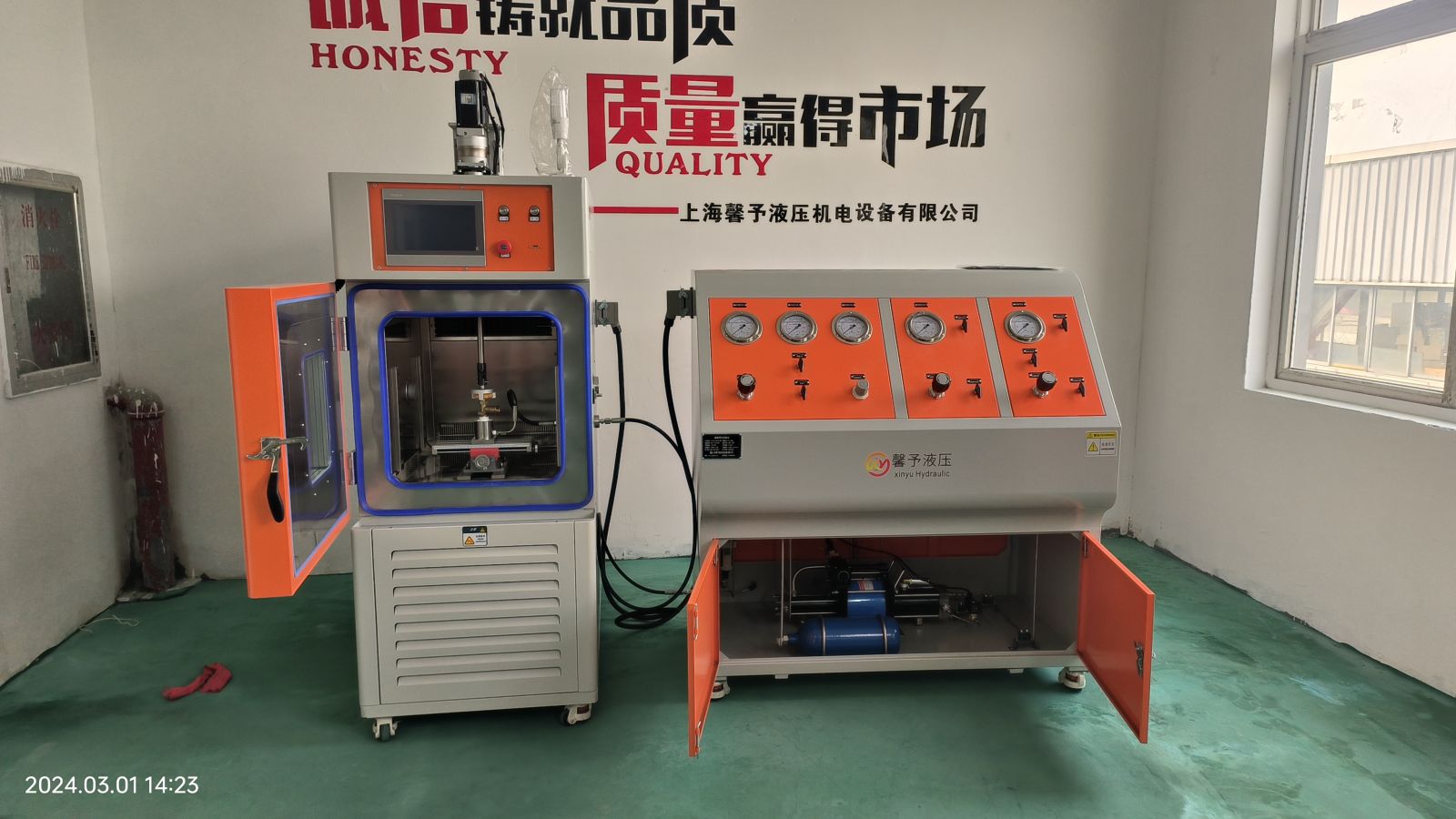

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的耐用性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。
- 技術參數
- 控制臺尺寸：700x1350x2020（長x寬x高mm）
- 增壓臺尺寸：1300x800x1400(長x寬x高mm）)
- 試驗方式：GB/T7512-2023 7.11.1瓶閥的耐用試驗
- 試驗壓力范圍：0～2.5MPa
- 測試次數：0～999999次
- 測試扭矩：0～10N.m
Ø 瓶閥開關轉速：1～120r/min
Ø 壓力測量精度：壓力表±1.6%，傳感器±0.5%
Ø 扭矩測量精度：±0.5%
Ø 輸出流量：Max.215NL/min
Ø 試驗介質：空氣、氮氣
Ø 介質溫度：常溫
Ø 環境溫度：-40～100℃
Ø 試驗工位：1工位
Ø 控制方式：觸摸屏控制
- 氣源要求：6～8bar，1.0m³/min
- 電源電壓：AC220V 50Hz
- 系統總功率：6.0KW
試驗壓力：當前測試所需的壓力。
關閉力矩：自動運行時，閥門關到底的力矩。
開啟力矩：自動運行時，閥門開到底的力矩。
保壓時間：自動運行時，閥門關閉后保持的時間。
循環次數：當前測試所需的次數。
安全壓力：根據設定壓力x安全壓力(%)計算出允許最高壓力。
閥動作行程：閥從全開到全關的行程。
閥快速開關：測試閥快速開關總行程的比例（如：閥行程3圈*快速開關比例90%=閥快速開的圈數2.7圈，剩下的0.3圈為慢速開的圈數）。
快速開關速度：被測閥門的快速開關速度。
慢速開關速度：被測閥門的慢速開關速度。
手動速度：手動調試時的開關速度。
清除力矩超限報警：當測試界面中出現力矩超限時，通過此按鈕進行復位。
手動/自動運行控制
當選擇旋鈕旋至手動調試時，可手動打開對應的部件，旋至自動運行時可進行自動運行控制。
2.3 操作流程
開始測試前需要將閥門打開至全開狀態！
1）首先進入到參數設定界面，設定所需要的試驗壓力、閥動作行程、開關力矩、開關轉速、保持時間等參數，然后根據實際情況設定X軸和Y軸，參數設定好后切換至測試界面。
2）通過耐用供氣調壓閥將壓力調節至所需的測試壓力。
3）然后點擊開始測試，系統自動根據測試流程進行：充氣-關閉閥門-保壓-泄壓-保壓-打開閥門，系統一直按此步驟循環運行。
4）測試時系統自動記錄實時數據，記錄的數據有：壓力、扭矩、溫度，記錄的數據可導出至U盤。
5）測試完成后系統自動泄壓停機，當壓力降至大氣壓后即可拆卸被測件。
6）進行下一次測試時需點擊刷新復位和清空測試次數將當前測試的數據清除。
7）當運行中出現報警需要復位重新運行時，點擊刷新復位，再把被測閥門手動轉到全開狀態即可重新開啟運行。
3.4 常見故障及解決方法
|
故障現象
|
原因
|
解決方法
|
|
設備無法開啟
|
急停按鈕在按下狀態
|
把急停按鈕抬起
|
|
參數設定不完整
|
進入?yún)?shù)設定界面檢查參數
|
|
壓力達不到
|
氣壓不足
|
將氣源氣壓調高
|
|
管路連接處泄露
|
檢查泄露點，將接頭扳緊
|
|
被測產品自身泄漏
|
更換被測產品
|
|
減壓閥未將壓力調節
|
通過減壓閥將壓力調高或調低
|
|
壓力上升緩慢
|
氣壓/氣流量過低
|
提高氣壓/氣流量
|
|
升壓速率設定過低
|
將升壓速率設高
|
* 無法解決的問題及時聯系廠家。
